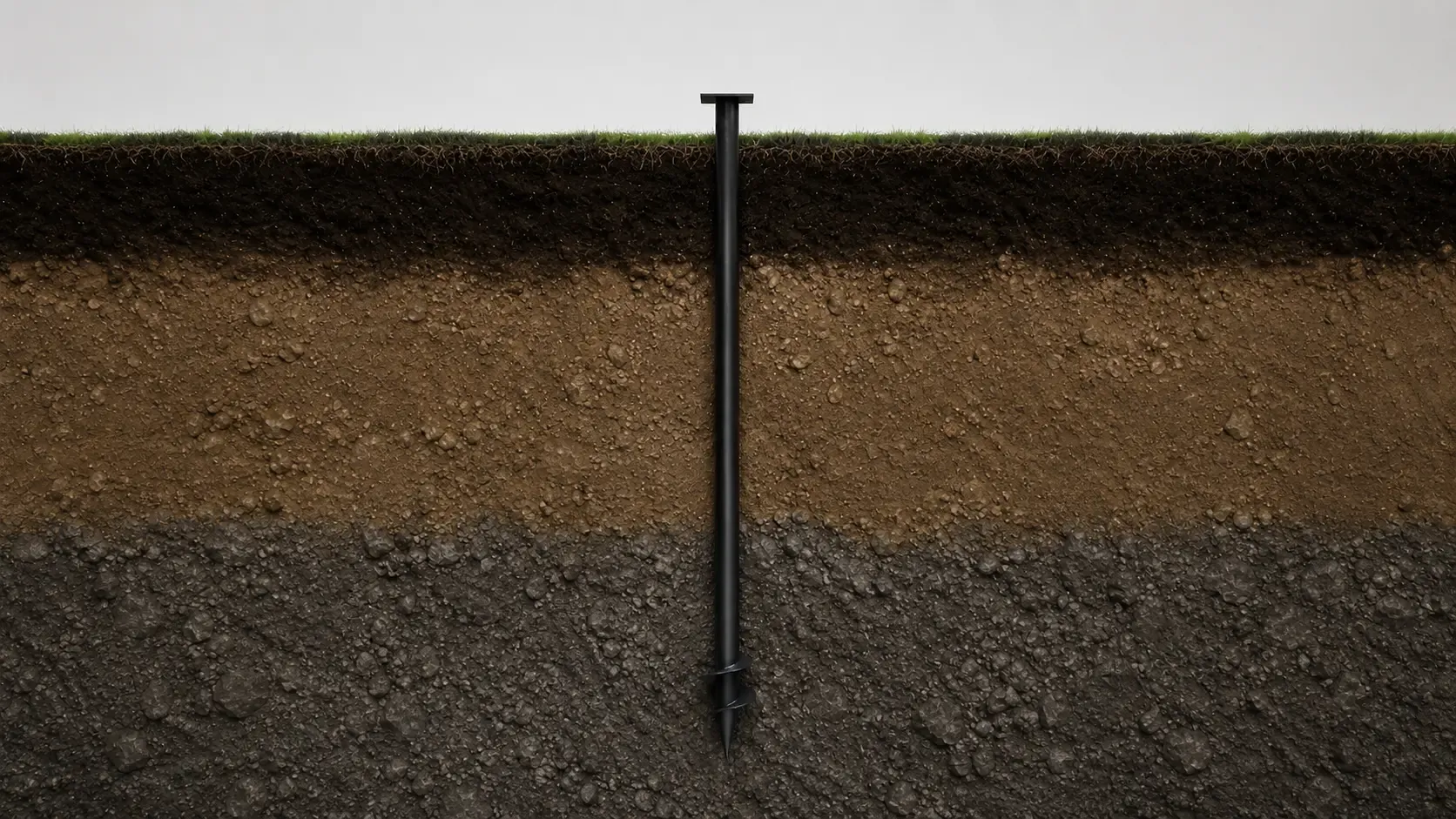

Конструкция винтовой сваи диаметром 89 мм и длинной 4000 мм
Винтовая свая диаметром 89 мм длиной 4000 мм со стенкой 3 мм — длинная стальная опора для участков с неровным рельефом, слабой верхней зоной грунта или высокой отметкой обвязки. Конструкция включает трубчатый ствол 89 мм, винтовую лопасть 250 мм, нижний наконечник и верхний торец для крепления оголовка, стойки, лаги или металлической обвязки.
Длина 4000 мм помогает вывести верх свай в единую отметку на участке с перепадом высот или заглубить лопасть ниже нестабильного поверхностного слоя. Ствол передаёт нагрузку от надземной конструкции, лопасть работает как опорный элемент, а верхний торец связывает сваю с рамой, брусом, швеллером или профильной трубой. Для такой длины важны прямолинейность трубы и отсутствие отклонения от вертикали.
ствол — труба диаметром 89 мм;
длина сваи — 4000 мм;
толщина стенки — 3 мм;
диаметр лопасти — 250 мм;
нижний элемент — наконечник с винтовой частью;
контроль монтажа — вертикальность, глубина, отметка верха, сохранность покрытия.
ГОСТ Р 59106-2020 определяет требования к стальным винтовым сваям, их материалам, сварке, покрытию и контролю. Для сваи 89 мм 4000 мм 3 мм особенно важны прямолинейность ствола и аккуратное завинчивание: при большой длине даже небольшое отклонение влияет на положение верха.
СП 50-102-2003 требует учитывать грунтовые условия и нагрузки при назначении параметров свайного основания. Поэтому винтовая свая 89 мм 4000 мм 3 мм оправдана там, где лёгкой или средней малой конструкции нужна глубина или высота, но не требуется несущая способность свай 108 или 133 мм.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Дзержинском
Область применения сваи диаметром 89 мм и длинной 4000 мм
Винтовая свая диаметром 89 мм длиной 4000 мм со стенкой 3 мм применяется там, где для лёгкой или умеренно нагруженной конструкции требуется большая длина опоры: на участке с уклоном, слабым верхним слоем, высокой отметкой обвязки или заметным перепадом рельефа. Такой типоразмер используют под террасы, заборы, беседки, деревянные настилы, бытовки, небольшие хозпостройки и отдельные опоры.
Длина 4000 мм позволяет опустить лопасть глубже и вывести верх свай в одну плоскость. Это важно для ровной линии ограждения, настила или обвязки. Но диаметр 89 мм и стенка 3 мм не являются заменой расчёта при тяжёлых зданиях, банях с печью, гаражах и капитальных пристройках. Для таких объектов оценивают нагрузки, грунты и необходимость большего диаметра или увеличенной толщины стенки.
применение — рельефные участки, слабый верхний грунт, высокая обвязка;
объекты — террасы, заборы, беседки, настилы, бытовки, малые хозпостройки;
условия — небольшие и умеренные нагрузки при расчётной необходимости длины;
контроль — ось сваи, глубина, покрытие, отметка оголовка;
ограничение — не заменяет проектный подбор под тяжёлые здания.
ГОСТ Р 59106-2020 требует контроля конструкции винтовой сваи, сварных соединений и защитного покрытия. СП 50-102-2003 и СП 24.13330.2011 требуют учитывать грунты, нагрузки и работу свай в составе основания, поэтому длину 4000 мм назначают по проектной задаче.
